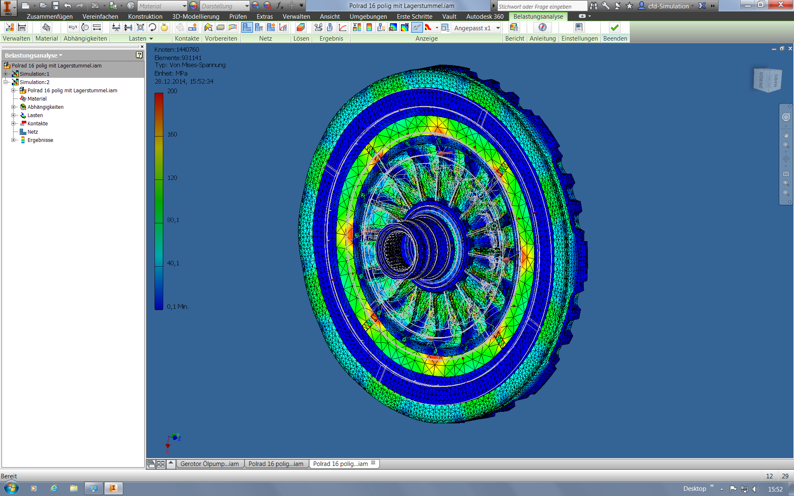

FEM- Struktur

FEM-System:
Autodesk Inventor 2014
Ansys Workbench V12.1



Belastungen an Bauteilen sind nicht mit CAD darstellbar. Die modernen CAD- Systeme verfügen deshalb integrierte FEM- Werkzeuge, wie z. B. Bewegungssimulation mit Belastung und Strukturmechanik.

Egal ob Bauteile oder Baugruppen simuliert werden, das Ergebnis liegt immer sehr nahe am belasteten Realmodell. Der Unterschied der FEM- Simulation zum Realmodell ist eindeutig im Vorteil in Form von Kosten und Zeit.

Handelt es sich 3D- Modell um Baugruppen ist es sinnvoller, trotz Mehraufwand an Vorarbeit und Rechenzeit die Belastung der gesamten Baugruppe zu simulieren. Dazu stehen gute Werkzeuge, wie Schraubenverbindungen mit Kontaktflächen, Schweißverbinden und Gleitreibungen zur Verfügung.
